一、S2000二氧化碳?xì)怏w分析儀產品簡介

       S2000型紅外線CO2分析儀是一種不分光紅外線工業光度計分析原理的多功能微機化精密儀器。儀器采用標準鑄鋁機箱、點陣圖形藍屏液晶顯示器（LCD）、中文菜單驅動軟件、薄膜鍵盤，可直觀顯示測量組份、濃度值、傳感器溫度、量程范圍、輸出電流、實時時鐘、設置參數等多種信息，輕松地進行參數、校準、報警和服務等操作。

        廣泛用于石油、化工、化肥、空分、冶金、水泥、醫藥，及煙道氣的分析，是生產控制、節能降耗、提高產量質量、保證系統安全運行的可靠檢測工具。

二、S2000二氧化碳?xì)怏w分析儀主要特點

1.大屏幕圖形點陣LCD，顯示信息直觀、豐富；

2.紅外線傳感器，靈敏度高、使用壽命長；

3.中文菜單驅動軟件、薄膜鍵盤，操作簡便；

4.三個繼電器，用戶配置靈活；

5.隔離輸出0/4mA-10/20mA電流信號；

6.不分光紅外分析原理；

7.功能部件式設計，維護方便。

三、S2000二氧化碳?xì)怏w分析儀工作原理

分析部分由三大部件組成：

1.一個能發出特定紅外波長的紅外輻射器－光源；

2.一個由參比氣室和分析氣室組成的測量池；

3.一個能檢測紅外輻射并將紅外輻射的能量變化轉換成電量變化的接收器（亦稱檢測器）。

    由紅外光源發出二束能量相等、按照一定頻率進行調制的平行光束，分別通過參比氣室和分析氣室后，由于分析氣室中吸收氣體（被測氣體）對紅外線的吸收，使原來能量相等的二束紅外線產生了能量差，然后又分別進入接收器的參比接收室和測量接收室。通過薄膜電容器將紅外線能量變化轉換成電量變化，再通過電氣單元和控制單元的放大整流及線性化等各種處理，儀器就能輸出一個與被測氣體濃度變化相對應的信號，供顯示或控制。

    分析器除了各種部件的特殊結構外，在接收原理上有一個特殊的改進。接收器的參比接收室和測量接收室分別用光學鏡片分隔成前室和后室。

    在接收器中的吸收氣體和分析氣室中的被測氣體同樣都按朗伯-比爾定律吸收紅外線。前室中氣體的吸收曲線近似于被測氣體的消光曲線。由于前后室之間半透半反窗的作用，使后室輻射得到抑制，排除了干抗氣的影響，使儀器達到效果。

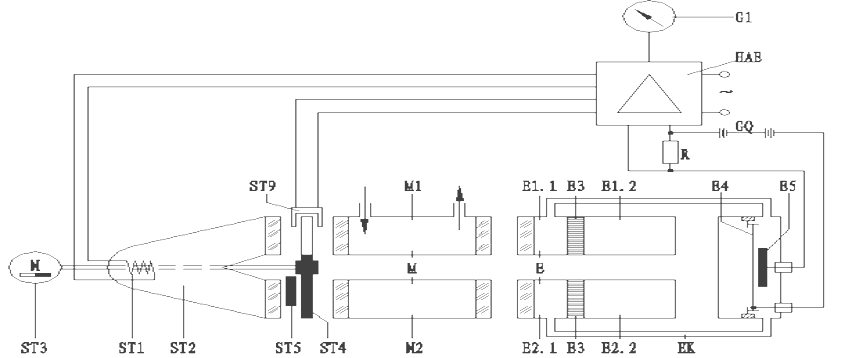

                                                                                          二氧化碳分析儀原理圖

四、S2000二氧化碳?xì)怏w分析儀主要技術參數

主要指標：

1.零點漂移：≤1%F.S./7d；量程漂移：≤1%F.S./7d；

2.線性誤差：≤1%F.S.；

3.信號輸出：隔離電流：（0/2/～20）mA（500兆歐）；

4.隔離通訊：RS232；

5.工作環境：電源電壓：220VAC±10％，50Hz±5%；

6.環境溫度：（5～40）℃；

7.允許濕度：（0～85）%RH；

8.功　　率：130W；

9.重　　量：約13kg。
